上海渠工閥門管道工程有限公司

CV3000調節閥

首頁 >> 產品中心 >> CV3000調節閥

HSC套筒單座調節閥

一、HSC套筒單座調節閥 產品概述

本公司引進的HSC套筒單座調節閥,適用于高壓差級易產生閃蒸空化的場合,是一種性能高的套筒單座調節閥,套筒保護閥體不受閥蒸和空化的破壞。套筒單座調節閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍大。閥芯導向面積大,抗振性好。套筒單座調節閥的泄漏量符合ANSI B16.104標準。套筒單座調節閥配用多彈簧薄膜執行機構,其結構緊湊,輸出力大。 產品符合GB/T4213-92。

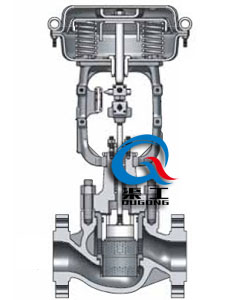

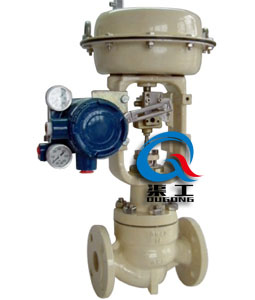

HSC套筒單座調節閥 HSC套筒單座調節閥(結構圖)
HSC套筒單座調節閥 HSC套筒單座調節閥 (結構圖)

二、HSC套筒單座調節閥 主要技術參數

公稱通徑 40 50 65 80 100 150 200
閥體型式 直通套筒單座鑄造球型閥
公稱壓力 ANSI 125、150、300、600;JIS 10、16、20、30、40K;PN1.6、4.0、6.4MPa
連接型式 密封面型式 FF、RF、RJ、LG、MFM
法蘭標準 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
焊接標準 嵌接焊SW(40~50mm);對接焊BW(65~200mm)
材料 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
上閥蓋 常溫型 -17~+230℃
伸長I型 -45~-17℃、 +230~+566℃
伸長II型 -100~-45℃
伸長III型 -196~-100℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥芯形式 套筒單座式柱塞型閥芯
套筒形式 分離式套筒
流量特性 等百分比特性(%)和線性特性(L)
材料 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

三、HSC套筒單座調節閥 執行器技術參數

執行器型式 HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
膜片材料 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍 20~100、80~240KPa(HA型),190~350、190~400KPa(VA6型)
供氣壓力 140~400KPa(HA型)、400~500KPa(VA6型、VP型)
氣源接口 RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
環境溫度 -30~+70℃
作用形式 氣-關式或氣-開式
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

四、HSC套筒單座調節閥 主要性能指標

泄漏量 金屬閥座 小于閥額定容量的0.01%,符合ANSI B16.104-1976 IV級
回差 帶定位器 小于全行程的1%
不帶定位器 小于全行程的3%
基本誤差 帶定位器 小于全行程的±1%
不帶定位器 小于全行程的±5%
注:采用標準的V型聚四氟乙烯填料
可調范圍 50:1
歡迎來電咨詢HSC套筒單座調節閥產品詳細信息!
