上海渠工閥門管道工程有限公司

安全閥

首頁 >> 產品中心 >> 安全閥

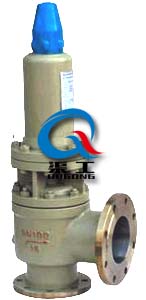

A40Y帶散熱器安全閥

A40Y高溫安全閥

一、帶散熱器安全閥 產品概述

高溫帶散熱器安全閥適用于工作溫度“C型"≤425℃；“I型"≤500℃；“V型"≤500℃；的蒸汽等介質設備或管路上，作為超壓保護裝置。帶散熱器安全閥連接法蘭標準按JB/T……94系列1、系列2。

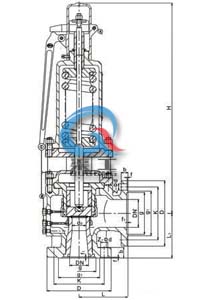

A40Y帶散熱器安全閥 A40Y帶散熱器安全閥 (外形結構尺寸)
A40Y帶散熱器安全閥 A40Y帶散熱器安全閥 (外形結構尺寸)

二、帶散熱器安全閥 主要零件材料

NO 零件名稱 C型材料 I型材料 V型材料
1 閥體 WCB ZG1Cr5Mo ZG15Cr1Mo1V
2 閥座 2Cr13 1Cr18Ni9Ti 12Cr1MoVA
3 調節圈 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti
4 閥瓣 2Cr13 17-4PH 17-7PH
5 導向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti
6 散熱器 ZG230-450 ZG230-450 ZG230-450
7 閥蓋 ZG230-450 ZG230-450 ZG230-450
8 彈簧 50CrVA 50CrVA 50CrVA

三、帶散熱器安全閥 連接尺寸

型號 公稱
通徑 		do D K g g1 b f f1 Z-?d DN1 D1 K1 g3 g2 b1 f f1 z1-d1 L L1 ≈H
A48Y-16C
A48Y-16I
A48Y-16V 		40 25 150 110 / 85 18 3 / 4-18 50 165 125 / 100 20 3 / 4-18 120 115 540
50 32 165 125 / 100 20 3 / 4-18 65 185 145 / 120 20 3 / 4-18 135 120 618
65 40 185 145 / 120 20 3 / 4-18 80 200 160 / 135 20 3 / 8-18 160 140 710
80 50 200 160 / 135 20 3 / 8-18 100 220 180 / 155 22 3 / 8-18 160 150 730
100 65 220 180 / 155 20 3 / 8-18 150 285 240 / 210 24 3 / 8-23 225 175 892
150 100 285 240 / 210 24 3 / 8-23 200 340 295 / 265 26 3 / 12-23 240 235 1135
200 125 340 295 / 265 26 3 / 12-23 250 405 355 / 320 30 3 / 12-26 290 210 1135
A48Y-40
A48Y-40I
A48Y-40V 		25 16 115 85 58 65 16 2 4 4-14 32 140 100 / 78 18 2 / 4-18 110 95 429
32 20 140 100 66 78 18 2 4 4-18 40 150 110 / 85 18 3 / 4-18 115 100 421
40 25 150 110 76 85 18 3 4 4-18 50 165 125 / 100 20 3 / 4-18 120 115 540
50 32 165 125 88 100 20 3 4 4-18 65 185 145 / 120 20 3 / 4-18 135 120 618
65 40 185 145 110 120 22 3 4 8-18 80 200 160 / 135 20 3 / 8-18 160 140 710
80 50 200 160 121 135 22 3 4 8-18 100 220 180 / 155 22 3 / 8-18 160 150 730
100 65 235 190 150 160 24 3 4.5 8-23 150 285 240 / 210 24 3 / 8-23 225 175 892
150 100 300 250 204 218 30 3 4.5 8-26 200 340 295 / 265 26 3 / 12-23 240 235 1135
200 125 375 320 260 282 38 3 4.5 12-30 250 405 355 / 320 30 3 / 12-26 290 310 1135
A48Y-64
A48SB-64
A48Y-64I
A48SB-64I
A48Y-64V
A48SB-64V 		25 16 140 100 58 78 22 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 429
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 421
40 25 170 125 76 95 24 3 4 4-23 50 165 125 88 100 20 3 4 4-18 135 120 540
50 32 180 135 88 105 26 3 4 4-23 65 185 145 110 120 22 3 4 8-18 160 130 618
50 32 180 135 88 105 26 3 4 4-23 80 200 160 121 135 22 3 4 8-18 160 145 710
65 40 205 160 110 130 28 3 4 8-23 80 200 160 121 135 22 3 4 8-18 175 160 710
80 50 215 170 121 140 30 3 4 8-23 100 235 190 150 160 24 3 4.5 8-23 175 160 730
100 65 250 200 150 168 32 3 4.5 8-26 125 270 220 176 188 28 3 4.5 8-25 220 200 800
100 65 250 200 150 168 32 3 4.5 8-26 150 300 250 204 218 30 3 4.5 8-26 220 200 892
150 100 345 280 204 240 38 3 4.5 8-34 200 375 320 260 282 38 3 4.5 12-30 280 280 1135
200 125 405 345 260 300 44 3 4.5 12-36 250 450 385 313 345 42 3 4.5 12-34 300 295 1135
A48Y-100
A48SB-100
A48Y-100I
A48SH-100I
A48Y-100V
A48SB-100V 		25 16 140 100 58 78 24 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 429
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 421
40 25 170 125 76 95 26 3 4 4-23 50 165 125 88 100 20 3 4 4-18 135 120 540
50 32 195 145 88 112 28 3 4 4-26 65 185 145 110 120 22 3 4 8-18 160 130 618
50 32 195 145 88 112 28 3 4 4-26 80 200 160 121 135 22 3 4 8-18 160 145 710
65 32 220 170 110 138 32 3 4 8-26 80 200 160 121 135 22 3 4 8-18 175 160 710
80 40 230 180 121 148 34 3 4 8-26 100 235 190 150 160 24 3 4.5 8-23 175 160 730
100 50 265 210 150 172 38 3 4.5 8-30 125 270 220 176 188 28 3 4.5 8-25 220 200 800
100 50 265 210 150 172 38 3 4.5 8-30 150 300 250 204 218 30 3 4.5 8-26 220 200 892
150 80 355 290 204 250 46 3 4.5 12-34 200 375 320 260 282 38 3 4.5 12-30 280 280 1135
200 125 430 360 260 312 54 3 4.5 12-36 250 450 385 313 345 42 3 4.5 12-34 300 295 1135
A48SH-40 50 32 160 125 88 105 38 3 4 4-18 80 195 160 / 135 20 3 / 8-18 124 137 525
A48TH-100 50 32 195 145 88 112 50 3 4 4-26 80 200 160 121 135 22 3 4.5 8-18 160 145 580
A48SB-160 80 40 260 205 121 168 65 15 4 8-30 150 300 250 204 218 30 3 4.5 8-25 215 210 1175

注：YA48TH-100 DN50不帶散熱器。

四、帶散熱器安全閥 訂貨須知

訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的帶散熱器安全閥產品型號，請按型號直接向我司訂購；

歡迎來電咨詢A40Y高溫安全閥產品詳細信息.
