電動閘閥

首頁 >> 產品中心 >> 電動閘閥

PZ973電動刀型閘閥

一、電動刀型閘閥產品概述

本公司的電動刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封良好、操作輕便、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。電動刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動除去雜物。電動刀型閘閥主要應用于化工、煤碳、制糖、污水、造紙等領域,是一種理想的密封閥門。電動刀型閘閥適用于造紙行業在管道上作調節和節流使用。

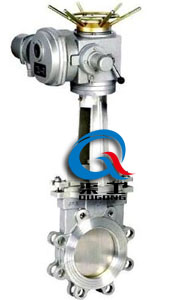

電動刀型閘閥	電動刀型閘閥 (梅花式)

二、電動刀型閘閥產品特點

（1）電動刀形閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50～1000mm，明桿DN50～900mm)，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可阻止粉塵、砂礫等物質進入填料盒，可增加刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得良好的密封作用。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、便于維修、使用方便及使用時間長，并且可任意選用驅動裝置。
（2）閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE加強聚四氟乙烯材質，耐腐蝕、不沾渣。
（3）閥板有5個支撐點，使閥板有良好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
（4）電動刀形閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
（5）電動刀形閘閥內可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
（6）電動刀形閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶加強的聚四氟乙烯軟密封。
（7）適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。

三、電動刀型閘閥主要零件材料

零件名稱	材料名稱	材料牌號
圓螺母	碳素鋼	25
手輪	灰口鑄鋼	HT200
軸承壓蓋	碳素鋼	35
閥桿螺母	鋁青銅	ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
閥桿螺母	鋁黃銅	ZCuZn25A16Fe3Mn3
軸承	—	51110
閥桿	不銹鋼	304、316、2Cr13
支架	碳素鋼、不銹鋼	WCB、CF8等
閘板	不銹鋼	304、316、304L、316L、2Cr13
螺栓螺母	碳素鋼	35
填料壓蓋	碳素鋼	WCB
填料	柔性石墨盤根石棉根、四氟纖維盤根	—
閥體	碳素鋼、不銹鋼	WCB、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、密封座堆焊合金或不銹鋼

四、電動刀型閘閥主要設計標準

設計制造	JB/T 8691-98
結構長度	GB/T 15188.2-94
法蘭連接尺寸	GB/T 9113-2000
閥門檢查和試驗	GB/T 13927-92

五、電動刀型閘閥主要性能規范

壓力PN(MPa)	殼體試驗(MPa)	密封試驗(MPa)	適用介質
1.0	1.5	1.1	煙氣、灰、渣水混合物、空氣混合物
1.6	2.4	1.8	煙氣、灰、渣水混合物、空氣混合物

六、電動刀型閘閥外形尺寸圖


電動刀型閘閥 (尺寸圖)	電動刀型閘閥 (尺寸圖)	電動刀型閘閥 (尺寸圖)

七、電動刀型閘閥安裝尺寸

公稱壓力	DN	L	D1	D2	H	A	N-M	電裝型號	電機功率	公稱轉矩	重量
0.6MPa	50	50	90	110	370	365	4-M12	DZ10	0.25	100	52.3
	65	50	110	130	460	365	4-M12	DZ10	0.25	100	53
	80	50	125	150	590	365	4-M16	DZ10	0.25	100	55
	100	50	145	170	780	365	4-M16	DZ10	0.25	100	57.4
	125	50	175	200	950	365	8-M16	DZ10	0.25	100	62
	150	60	200	225	980	365	8-M16	DZ10	0.25	100	71.3
	200	60	255	280	1053	365	8-M16	DZ15	0.37	150	80.5
	250	70	310	335	1060	365	12-M16	DZ20	0.37	200	99.6
	300	80	362	395	1230	365	12-M20	DZ20	0.37	200	122.7
	350	90	412	445	1250	365	12-M20	DZ30	0.55	300	148
	400	100	462	498	1767	365	16-M20	DZ30	0.55	300	158
	450	120	518	550	1920	560	16-M20	DZ45	1.5	450	224
	500	130	568	600	2010	560	16-M20	DZ45	1.5	450	241
	600	140	670	705	2110	560	20-M22	DZ60	2.2	600	335
1.0MPa	50	50	100	125	370	365	4-M16	DZ10	0.25	100	54
	65	50	120	145	460	365	4-M16	DZ10	0.25	100	60
	80	50	135	160	590	365	4-M16	DZ10	0.25	100	62
	100	50	155	180	780	365	8-M16	DZ10	0.25	100	66
	125	50	185	210	950	365	8-M16	DZ10	0.25	100	76
	150	60	210	240	980	365	8-M20	DZ15	0.37	150	84
	200	60	265	295	1053	365	8-M20	DZ20	0.37	200	106
	250	70	320	350	1060	365	12-M20	DZ20	0.37	200	120
	300	80	368	400	1230	365	12-M20	DZ30	0.55	300	218
	350	90	428	460	1250	365	16-M20	DZ30	0.55	300	230
	400	100	482	515	1767	560	16-M22	DZ45	1.5	450	297
	450	120	532	565	1920	560	20-M22	DZ45	1.5	450	369
	500	130	585	620	2010	560	20-M22	DZ60	2.2	600	420
	600	140	685	725	2110	560	20-M27	DZ60	2.2	600	520
1.6MPa	50	65	100	125	370	365	4-M16	DZ10	0.25	100	650
	65	65	120	145	460	365	4-M16	DZ10	0.25	100	65
	80	70	135	160	590	365	8-M16	DZ10	0.25	100	68
	100	70	155	180	780	365	8-M16	DZ10	0.25	100	74
	125	70	185	210	950	365	8-M16	DZ10	0.25	100	77
	150	80	210	240	980	365	8-M20	DZ15	0.37	150	96
	200	80	265	295	1053	365	12-M20	DZ20	0.37	200	114
	250	94	320	355	1060	365	12-M22	DZ20	0.37	200	135
	300	98	375	410	1230	365	12-M22	DZ30	0.55	300	230
	350	100	435	470	1250	365	16-M22	DZ30	0.55	300	251
	400	110	485	525	1767	560	16-M27	DZ45	1.5	450	130
	450	120	545	585	1920	560	20-M27	DZ45	1.5	450	378
	500	130	608	650	2010	560	20-M30	DZ60	2.2	600	435
	600	140	718	770	2110	560	20-M36	DZ60	2.2	600	530

八、電動刀型閘閥產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)

歡迎來電咨詢PZ973H電動刀閘閥產品詳細信息.
