UPVC氣動球閥，PPR氣動球閥
一、氣動塑料球閥 產品概述
本公司的氣動塑料球閥是由高靈敏度氣動活塞式執行器及UPVC塑料球閥組成。UPVC氣動球閥適用于帶腐蝕性介質的輸送過程的截流。重量輕、耐腐蝕性好。UPVC氣動球閥被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的支持。
|
|
|

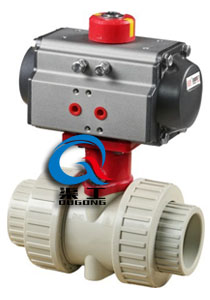

氣動塑料球閥
|
氣動塑料球閥
|
二、氣動塑料球閥 產品特點
（1）外型結構緊湊美觀。
（2）本體重量輕容易安裝。
（3）材質衛生。
（4）耐腐蝕性好，應用范圍大。
（5）容易拆卸，維護簡單易行。
三、氣動塑料球閥 主要技術參數及性能
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
公稱壓力(MPa)
|
PN1.0-1.6MPa
|
|
連接方式
|
法蘭、螺紋、由令
|
|
閥體結構
|
一體、三通L、三通T
|
|
閥體材質
|
UPVC、CPVC、PP
|
|
閥芯材質
|
UPVC、CPVC、PP
|
|
密封材質
|
PTFE
|
|
適用溫度
|
0～+60℃
|
|
適用介質
|
PVC兼容的食品工業化學溶劑
|
|
配置執行機構
|
GT、AT、ST系列單雙作用氣動執行器
|
|
控制方式
|
開關兩位控制、4～20mA模擬量信號控制
|
四、氣動塑料球閥 主要外形連接尺寸
|
執行器型號
|
GT、AT、ST系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構、雙作用執行機構
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
使用新氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝替換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使其與內螺紋氣動球閥的精度同步。
五、氣動塑料球閥 主要外形圖
|
|
|
氣動塑料球閥（螺紋）
|
氣動塑料球閥（法蘭）
|
六、氣動塑料球閥 主要外形連接尺寸
|
公稱通徑DN(mm)
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
內螺紋尺寸G"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1"1/4
|
1"1/2
|
2"
|
2"1/2
|
|
A
|
115
|
165
|
65
|
165
|
180
|
180
|
230
|
230
|
|
L
|
103
|
112
|
122
|
130
|
152
|
157
|
187
|
236
|
|
H
|
140
|
140
|
165
|
165
|
250
|
250
|
280
|
280
|
|
重量(Kg)
|
5.6
|
5.7
|
5.8
|
6
|
6.3
|
6.5
|
7.3
|
7.8
|
七、氣動塑料球閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
