一、固定式法蘭球閥 產品概述
本公司的Q47F/H型固定式法蘭球閥適用于長輸管線和一般工業管線，其強度、耐惡劣環境性等在設計時進行了綜合考慮，適用于多種腐蝕性和非腐蝕性介質。固定球閥與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式法蘭球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命較長，適用于高壓、大口徑場合。彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向多能密封，因而安裝沒有流向限制，是雙向。
手動固定球閥有二段式和三段式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部沒有彈簧使閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，使球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑相同，以便管線清掃。
|
|
|

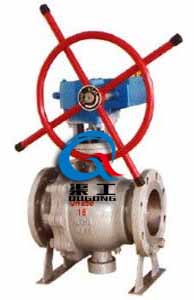

固定式法蘭球閥
|
固定式法蘭球閥 (結構圖)
|
二、固定式法蘭球閥 產品概述
（1）O型固定式法蘭球閥采用固定球設計，相對運動部位均采用磨擦系數小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作輕便。
（2）閥門采用高平臺結構，ISO5211連接標準。
（3）O型固定球閥采用全通徑或縮徑設計，流通阻力小。
（4）金屬硬密封O型固定式法蘭球閥采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能好。
（5）O型固定式球閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
（6）每個球閥都有兩個可動密封座，兩個方向也能密封，因而安裝時不須考慮介質的流向。
（7）在閥桿與閥體及閥桿與球體之間設置導電彈簧，制止靜電打火點燃易燃介質。
（8）耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
（9）自動泄壓結構，當滯留在閥門中腔的液體介質由于溫度升高而氣化，從而中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓。
三、固定式法蘭球閥 主要零件材料
|
1
|
閥體
|
WCB
|
A2116-WCB
|
|
2
|
彈簧
|
60Si2aMn
|
AISI 9260
|
|
3
|
密封圈
|
PTFE
|
PTFE
|
|
4
|
墊片
|
PTFE
|
PTFE
|
|
5
|
排污螺母
|
25
|
A105
|
|
6
|
"0" 型密封圈
|
橡膠
|
橡膠
|
|
7
|
底蓋
|
25
|
A105
|
|
8
|
螺釘
|
35
|
A193-B7
|
|
9
|
固定軸
|
1Cr13
|
A276-410
|
|
10
|
滑動軸承
|
PTFE&
|
PTFE&
|
|
11
|
球體
|
1C18Ni9Ti
|
SS304
|
|
12
|
閥蓋
|
WCB
|
A216-WCB
|
|
13
|
閥座
|
25
|
A105
|
|
14
|
閥桿
|
1Cr33
|
A276-410
|
|
15
|
螺柱
|
35CrMoA
|
A193-B7
|
|
16
|
螺母
|
35
|
A194-2H
|
|
17
|
壓套
|
25
|
A105
|
|
18
|
填料
|
PTFE
|
PTFE
|
|
19
|
支架
|
WCB
|
A216-WCB
|
|
20
|
填料壓蓋
|
WCB
|
A2116-WCB
|
|
21
|
鍵 Key
|
45
|
AISI C 1045
|
四、固定式法蘭球閥 設計規范
|
設計依據
|
國標系列
|
美標系列
|
|
設計標準
|
GB/T12237
|
AP16D
|
ANSI B16.34
|
|
法蘭連接結構長度
|
GB/T12221
|
AP16D
|
ANSI B16.10
|
|
結構長度(焊接)
|
GB/T15188.1
|
AP16D
|
ANSI B16.10
|
|
連接法蘭
|
GB/T9113 JB/T79 Hg20592
|
ANSI B16.5、B16.47
|
|
對焊端
|
GB/T12224
|
ANSI B16.25
|
|
試驗和檢驗
|
GB/T9092
|
AP16D
|
AP1598
|
五、固定式法蘭球閥 性能規范
|
壓力等級
|
試驗壓力(MPa）
|
|
公稱壓力（PN）
|
磅級（Class）
|
殼體試驗
|
密封試驗
|
|
1.0
|
-
|
1.5
|
1.1
|
|
1.6
|
-
|
2.5
|
1.76
|
|
2.5
|
-
|
3.8
|
2.75
|
|
4.0
|
-
|
6.0
|
4.4
|
|
6.4
|
-
|
9.6
|
7.04
|
|
-
|
150
|
3.0
|
2.2
|
|
-
|
300
|
7.6
|
5.6
|
|
-
|
600
|
15.0
|
11.0
|
|
-
|
10K
|
2.4
|
1.5
|
|
-
|
20K
|
5.8
|
4.0
|
六、固定式法蘭球閥 主要外形圖
|
|
|
固定式法蘭球閥 (蝸輪傳動)
|
固定球閥(手柄傳動)
|
七、固定式法蘭球閥 主要外形尺寸
|
公稱壓力PN(Mpa)
|
公稱通徑DN(Mpa)
|
|
L
|
D
|
DI
|
D2
|
b
|
f
|
Z-φd
|
H(347型)
|
|
1.6
|
50
|
216
|
160
|
125
|
100
|
18
|
3
|
4-18
|
|
|
65
|
24l
|
180
|
145
|
120
|
18
|
3
|
4-18
|
|
|
80
|
283
|
196
|
160
|
136
|
20
|
3
|
8-18
|
|
|
100
|
306
|
215
|
180
|
165
|
20
|
3
|
8-18
|
|
|
125
|
356
|
245
|
2l0
|
185
|
22
|
3
|
8-18
|
|
|
150
|
394
|
280
|
240
|
2l0
|
24
|
3
|
8-23
|
305
|
|
200
|
467
|
336
|
296
|
266
|
26
|
3
|
12-23
|
398
|
|
250
|
53S
|
405
|
355
|
320
|
30
|
3
|
12-25
|
495
|
|
300
|
6l0
|
460
|
4l0
|
375
|
30
|
4
|
12-25
|
580
|
|
350
|
686
|
620
|
470
|
436
|
34
|
4
|
16-26
|
625
|
|
400
|
762
|
580
|
626
|
485
|
36
|
4
|
16-30
|
720
|
|
450
|
864
|
640
|
585
|
545
|
40
|
4
|
20-30
|
770
|
|
500
|
914
|
706
|
650
|
808
|
44
|
4
|
20-34
|
840
|
|
600
|
1067
|
840
|
770
|
718
|
48
|
4
|
20-41
|
920
|
|
700
|
1245
|
9l0
|
840
|
788
|
50
|
5
|
24-41
|
990
|
|
2.5
|
50
|
216
|
160
|
125
|
100
|
20
|
3
|
4-18
|
|
|
65
|
24l
|
180
|
145
|
120
|
22
|
3
|
8-18
|
|
|
80
|
288
|
195
|
180
|
135
|
22
|
3
|
8-18
|
|
|
100
|
305
|
230
|
190
|
160
|
24
|
3
|
8-23
|
|
|
126
|
38l
|
270
|
220
|
188
|
28
|
3
|
8-26
|
|
|
150
|
403
|
300
|
250
|
218
|
30
|
3
|
8-25
|
305
|
|
200
|
602
|
360
|
3l0
|
278
|
34
|
3
|
12-25
|
398
|
|
260
|
568
|
426
|
370
|
332
|
36
|
3
|
12-30
|
495
|
|
300
|
648
|
485
|
430
|
390
|
40
|
4
|
16-30
|
580
|
|
350
|
762
|
550
|
490
|
448
|
44
|
4
|
16-34
|
625
|
|
400
|
8S8
|
6l0
|
650
|
505
|
48
|
4
|
16-34
|
720
|
|
450
|
914
|
660
|
600
|
666
|
60
|
4
|
20-34
|
770
|
|
500
|
991
|
730
|
660
|
6l0
|
52
|
4
|
20-41
|
840
|
|
600
|
1143
|
840
|
770
|
718
|
56
|
5
|
20-41
|
920
|
|
700
|
1346
|
956
|
875
|
816
|
60
|
6
|
24-48
|
990
|
|
4．0
|
50
|
216
|
160
|
125
|
100
|
20
|
3
|
4-18
|
|
|
65
|
241
|
180
|
145
|
120
|
22
|
3
|
8-18
|
|
|
80
|
293
|
196
|
160
|
136
|
22
|
3
|
8-18
|
|
|
100
|
305
|
230
|
190
|
160
|
24
|
3
|
8-23
|
|
|
125
|
38I
|
270
|
220
|
188
|
28
|
3
|
8-25
|
|
|
150
|
403
|
300
|
250
|
218
|
30
|
3
|
8-25
|
305
|
|
200
|
602
|
376
|
320
|
282
|
38
|
3
|
12-30
|
398
|
|
250
|
568
|
445
|
385
|
345
|
42
|
3
|
12-34
|
495
|
|
300
|
648
|
5l0
|
450
|
408
|
46
|
4
|
16-34
|
580
|
|
350
|
762
|
570
|
5l0
|
466
|
52
|
4
|
16-34
|
625
|
|
400
|
838
|
656
|
685
|
636
|
68
|
4
|
16-41
|
720
|
|
450
|
914
|
680
|
610
|
560
|
60
|
4
|
20-41
|
770
|
|
500
|
991
|
755
|
670
|
612
|
62
|
4
|
20-48
|
840
|
|
600
|
1143
|
890
|
795
|
730
|
62
|
6
|
20-48
|
920
|
|
700
|
1346
|
996
|
900
|
835
|
68
|
5
|
24-54
|
990
|
八、訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合很重要或管路較復雜時，請您盡量提供設計圖紙和詳細參數，由我們為您審核把關。
