BJ45H-Y型保溫截止閥,夾套保溫截止閥
一、Y型保溫截止閥 產品概述
本公司的BJ45H保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有保溫夾套的兩個連接口，兩個連接口可以通蒸汽或?qū)嵊汀亩_(dá)到對介質所需要的溫度。Y型保溫截止閥較適用于化工、化肥行業的管路上，夾套內涵入蒸汽能阻止介質結晶。Y型保溫截止閥被應用于石油、化工、冶金等多類系統中，以輸送常溫下會凝固的高粘度介質。
|
|
|

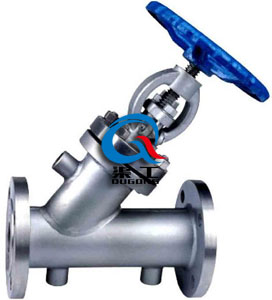

BJ45H-Y型保溫截止閥
|

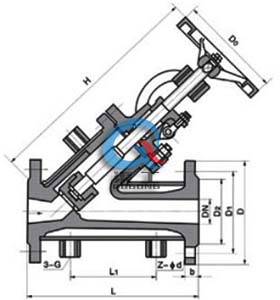

BJ45H-Y型保溫截止閥 結構尺寸圖
|
二、Y型保溫截止閥 產品特點
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間摩擦力小，壽命較長。
4、適用于粘度較大、易結焦的介質。
三、Y型保溫截止閥 采用標準
|
設計制造標準
|
GB/T 12234-89、GB/T 12234-8
|
|
結構長度標準
|
GB/T 12221-89、GB/T 12221-89
|
|
連接法蘭標準
|
GB/T 9113 JB/T 79
|
|
壓力-溫度標準
|
GB/T 9131
|
|
試驗-檢驗標準
|
GB/T13927 JB/T9092
|
四、Y型保溫截止閥 試驗壓力與性能規范
|
型號
|
公稱壓力
|
試驗壓力
|
適用溫度
|
適用介質
|
保溫套壓力
|
|
Shell
|
Seal
|
|
BJ45W-25P
|
2.5
|
3.75
|
2.75
|
≤200
|
Acetic urea
|
≤1.3
|
|
BJ45W-40P
|
4.0
|
6.0
|
4.4
|
|
BJ45W-64P
|
6.4
|
9.0
|
6.6
|
Acetic urea
|
|
BJ45W-25P
|
2.5
|
3.75
|
2.75
|
|
BJ45W-40P
|
4.0
|
6.0
|
4.4
|
|
BJ45W-64P
|
6.4
|
9.0
|
6.6
|
五、Y型保溫截止閥 主要零件材料
|
零件名稱
|
ZG1CR18NI9TI
|
ZGOOCR18NI10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
WCB
|
|
閥體/閥蓋
|
ZG1CR18NI9TI
|
ZGOOCR18NI10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
WCB
|
|
閘板
|
ZG1CR18NI9TI
|
ZGOOCR18NI10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
1Cr13
|
|
閥桿
|
1CR18NI9TI
|
00cr18ni10
|
1CR18NI12MOTI
|
OOCR17NI14MO?
|
1Cr13
|
|
填料
|
PTFE紡織
|
PTFE紡織
|
PTFE紡織
|
PTFE紡織
|
石墨
|
|
墊片
|
304L+PTFE
|
304L+PTFE
|
316L+PTFE
|
316L+PTFE
|
石墨+304
|
|
壓蓋
|
ZG1CR18NI9TI
|
ZG00CR18ni10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
WCB
|
|
填料壓環
|
1CR18NI9TI
|
00CR18NI10
|
1Cr18NI12MOTI
|
OOCR17NI14MO
|
1Cr13
|
|
螺栓
|
1cr17ni2
|
1CR17NI2
|
1Cr17NI2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1cr18ni9ti
|
1CR18NI9TI
|
1Cr18NI9ti
|
1Cr18NI9ti
|
45
|
六、Y型保溫截止閥 主要連接尺寸
|
PN(MPa)
|
DN(mm)
|
尺寸
|
重量 kg
|
|
L
|
L1
|
H
|
3-G
|
D
|
D1
|
D2
|
b
|
Z-φd
|
Do
|
|
2.5
|
15
|
200
|
50
|
210
|
1/2
|
105
|
75
|
55
|
16
|
4--φ14
|
120
|
14
|
|
20
|
220
|
50
|
240
|
1/2
|
115
|
85
|
65
|
16
|
4--φ14
|
140
|
18
|
|
25
|
220
|
50
|
250
|
1/2
|
135
|
100
|
78
|
18
|
4--φ18
|
160
|
25
|
|
32
|
250
|
55
|
270
|
1/2
|
145
|
110
|
85
|
18
|
4--φ18
|
160
|
30
|
|
40
|
270
|
60
|
310
|
1/2
|
160
|
125
|
100
|
20
|
4--φ18
|
160
|
36
|
|
50
|
300
|
60
|
330
|
3/4
|
180
|
145
|
120
|
22
|
8-φ18
|
240
|
40
|
|
65
|
350
|
65
|
360
|
3/4
|
195
|
160
|
135
|
22
|
8-φ18
|
240
|
54
|
|
80
|
380
|
70
|
400
|
3/4
|
230
|
190
|
160
|
24
|
8-φ23
|
280
|
70
|
|
100
|
430
|
75
|
480
|
1
|
270
|
220
|
188
|
28
|
8-φ25
|
320
|
100
|
|
125
|
490
|
80
|
550
|
1
|
300
|
250
|
218
|
30
|
8-φ25
|
360
|
130
|
|
150
|
570
|
90
|
620
|
1
|
330
|
280
|
248
|
32
|
12-φ25
|
360
|
170
|
|
200
|
690
|
95
|
750
|
1
|
395
|
340
|
302
|
36
|
12-φ25
|
400
|
250
|
|
4.0
|
15
|
200
|
50
|
210
|
1/2
|
105
|
75
|
55
|
16
|
4--φ14
|
120
|
14
|
|
20
|
220
|
50
|
240
|
1/2
|
115
|
85
|
65
|
16
|
4--φ14
|
140
|
18
|
|
25
|
220
|
50
|
250
|
1/2
|
135
|
100
|
78
|
18
|
4--φ18
|
160
|
25
|
|
32
|
250
|
55
|
270
|
1/2
|
145
|
110
|
85
|
18
|
4--φ18
|
160
|
33
|
|
40
|
270
|
60
|
310
|
1/2
|
160
|
125
|
100
|
20
|
4--φ18
|
160
|
41
|
|
50
|
300
|
60
|
330
|
3/4
|
180
|
145
|
120
|
22
|
8-φ18
|
240
|
45
|
|
65
|
350
|
65
|
360
|
3/4
|
192
|
160
|
135
|
22
|
8-φ18
|
240
|
62
|
|
80
|
380
|
70
|
400
|
3/4
|
230
|
190
|
160
|
24
|
8-φ23
|
280
|
80
|
|
100
|
430
|
75
|
480
|
1
|
270
|
220
|
188
|
28
|
8-φ25
|
320
|
100
|
|
125
|
490
|
80
|
550
|
1
|
300
|
250
|
218
|
30
|
8-φ25
|
360
|
130
|
|
150
|
570
|
90
|
620
|
1
|
350
|
295
|
258
|
34
|
12-φ30
|
360
|
185
|
|
200
|
690
|
95
|
750
|
1
|
415
|
355
|
315
|
40
|
12-φ34
|
400
|
268
|
七、Y型保溫截止閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
