一、上展式放料閥,下展式放料閥 產品概述
FL41H上展式放料閥簡介：其閥瓣從下往上開啟然后關閉，故叫上展式放料閥。此閥開關輕便，有外開式和內開式兩種。FL41H上展式放料閥開啟方式有，手動，電動，氣動等操作方式，隨工況選擇。FL41H上展式放料閥材質分別有不銹鋼，碳鋼等，適用與水，蒸汽，油品等非腐蝕性介質及硝酸，醋酸等腐蝕性介質。
FL41H下展式放料閥產品簡介：其閥瓣為往下關閉，故叫下展式放料閥。放料閥下展式產品，材質分別有碳鋼和不銹鋼，公稱壓力0.6-2.5MPA，適用溫度-20℃-425℃。適用介質: 酸類、腐蝕性介質及水，油等非腐蝕性介質。閥門口徑 DN25-DN300。FL41H下展式放料閥連接方式:法蘭。傳動方式: 手動、氣動。
|
|
|---|---|
| FL41H上展式放料閥,下展式放料閥 | FL41H上展式放料閥,下展式放料閥 (內部結構圖) |
二、上展式放料閥,下展式放料閥 主要技術參數
| 產品型號 | FL41H |
|---|---|
| 工作壓力 | 1.6Mpa |
| 公稱通徑 | DN25-200 |
| 壓力等級 | PN1.6-4.0MPa |
| 閥門材質 | 碳鋼、不銹鋼 |
| 工作介質 | 水， 油液體， 酸堿等 |
| 工作溫度 | 碳鋼≤175℃，不銹鋼≤320℃ |
三、上展式放料閥,下展式放料閥 主要連接尺寸

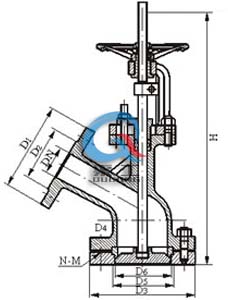

上展式放料閥連接尺寸
| 公稱通徑DN | 上法蘭 | 上法蘭 | 下法蘭 | 密封座 | ||
|---|---|---|---|---|---|---|
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 80 | 115 | 85 | - | - |
| 32 | 135 | 100 | 135 | 100 | - | - |
| 40 | 145 | 110 | 145 | 110 | 80 | 60 |
| 50 | 165 | 125 | 160 | 125 | 85 | 70 |
| 65 | 180 | 145 | 180 | 145 | 130 | 85 |
| 80 | 195 | 160 | 195 | 160 | 135 | 95 |
| 100 | 215 | 180 | 215 | 180 | 160 | 130 |
| 125 | 245 | 210 | 245 | 210 | 160 | 140 |
| 150 | 280 | 240 | 280 | 240 | 185 | 165 |
| 200 | 335 | 295 | 335 | 295 | / | / |
下展式放料閥連接尺寸
| DN | 上法蘭 | 上法蘭 | 下法蘭 | 密封座 | ||
|---|---|---|---|---|---|---|
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 85 | 135 | 100 | 70 | 40 |
| 32 | 135 | 100 | 145 | 110 | 75 | 55 |
| 40 | 145 | 110 | 160 | 125 | 100 | 65 |
| 50 | 165 | 125 | 180 | 145 | 85 | 70 |
| 65 | 180 | 145 | 195 | 160 | 135 | 90 |
| 80 | 195 | 160 | 215 | 180 | 155 | 130 |
| 100 | 215 | 180 | 245 | 210 | 195 | 135 |
| 125 | 245 | 210 | 280 | 245 | 180 | 145 |
| 150 | 280 | 240 | 335 | 295 | 210 | 185 |
| 200 | 335 | 295 | 405 | 355 | / | / |
四、上展式放料閥,下展式放料閥 訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的上展式放料閥,下展式放料閥產品型號，請按型號直接向我司訂購；
