ZSHV氣動V型調節球閥
一、氣動V型調節球閥 產品概述
本公司的氣動V型調節球閥是一種直角回轉結構的控制閥，它與閥門定位器配套使用，可實現比例調節；與二位五通電磁閥及控制箱配套使用，可實現開關控制。氣動V型球閥具有準確的截流物性和控制功能，適用于多種控制場合，結構緊湊，體積小，可緊臥安裝等優點。氣動V型調節球閥適用于氣體、液體、固態顆粒狀介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此氣動V型球閥本產品主要用于石油、化工、造紙、化纖、電力、冶金等工業部門的自控系統。
|
|
|
ZSHV/VQ647氣動V型調節球閥
|
VQ677氣動V型球閥(對夾式)
|
二、氣動V型調節球閥 產品特點
（1）氣動V型球閥由氣動V型球閥體與氣動執行機構及其它附件組成。是一種直角回轉結構的控制閥。V型球閥長期不需修理，使用時間長。
（2）具有良好的調節特性：氣動V型球閥具有一個近似等百分比的固有流量特性及300:1的可調比。因此氣動V型球閥可以在廣幅的變化范圍內提供準確的控制。
（3）流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積上限高，通能力大，流通阻力小，因此可以使用較小的經濟有用的閥門尺寸。
（4）氣動V型球閥采用雙軸承結構，機械穩定性高，啟動扭矩小，使閥門具有良好的感應速度。
（5）穩定性：閥體為一個整體結構，操作不受管道壓力影響，并可阻止閥體滲漏。
（6）金屬閥座的良好密封性：氣動V型球閥采用可動金屬閥座，具有的助補償功能，并具有良好的密封性能。在流向上，泄漏量10額定流量系數。
（7）良好的剪切能力：氣動V型球閥采有金屬硬密封結構，氣動V型球閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個剪切力能切斷纖維等雜質，并具有自潔功能，阻止閥門卡死現象發生。
（8）氣動V型球閥結構緊湊，小巧輕盈，安裝方便，維護簡便。
（9）氣動執行器采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，不需要油潤滑，磨擦系數小、耐腐蝕。傳動軸承均采用邊界自潤滑軸承，使傳動軸不摩損。
三、氣動V型調節球閥 主要技術參數及性能
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
額定流量系數Cv
|
32
|
43
|
78
|
90
|
160
|
250
|
360
|
610
|
1120
|
1850
|
2950
|
3700
|
7195
|
11466
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4MPa
|
|
強度試驗
|
2.4～9.6MPa
|
|
密封試驗
|
1.76～7.0MPa
|
|
流量特性
|
近似等百分比
|
|
閥板轉角（度）
|
0°～至90°（可調）
|
|
允許泄漏量等級
|
軟密封：不泄露
硬密封：≤額定Cv×0.001%
|
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
|
|
動作時間（S/90度）
|
8.5～30
|
36～60
|
|
可調節比
|
250:1
|
300:1
|
|
配置執行器
|
GT、SR、ST、AT、AW系列單雙作用氣動執行器
|
|
控制方式
|
開關型(開關兩位控制)、調節型(4～20mA控制)
|
四、氣動V型調節球閥 執行器技術參數
|
執行器型號
|
GT、SR、ST、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
使用新系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及多種附件以實現自動化操作。
6、IS05211標準連接為產品的安裝替換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使其與閥門的同步精度良好。
五、氣動V型調節球閥 主要設計標準
|
設計與制造
|
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
|
|
法蘭尺寸
|
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
|
|
結構長度
|
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
|
|
檢驗與試驗
|
JB/T 9092、API 598、GB/T13927
|
六、氣動V型調節球閥 主要零件材料
|
公稱通徑mm
|
DN15-DN300
|
|
材料代號
|
C
|
P
|
R
|
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni 12Mo2Ti
|
|
球體
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
密封圈
|
聚四氟乙烯 對位聚苯
|
|
填料
|
聚四氟乙烯 柔性石墨
|
|
適用 工況
|
適用介質
|
蒸汽、水、油品
|
醋酸類
|
|
適用溫度
|
-28℃ - 300℃
|
七、氣動V型調節球閥 主要性能規范
|
公稱通徑DN(mm)
|
DN15-300
|
|
公稱壓力
|
PN(MPa)
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
|
試驗壓力
|
強度試驗
|
1.5
|
2.4
|
3.75
|
6.0
|
9.60
|
|
密封試驗
|
1.1
|
1.76
|
2.75
|
4.4
|
7.04
|
|
低壓氣密試驗
|
0.5～0.7
|
|
適用介質
|
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)
|

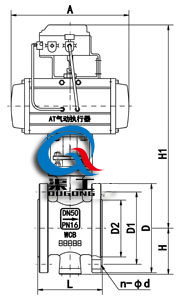

八、氣動V型調節球閥 外形圖
|
|
|
氣動V型調節球閥 (法蘭式)
|
氣動V型球閥 (對夾式)
|
九、氣動V型調節球閥 安裝連接尺寸
|
公稱通徑 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
102
|
102
|
114
|
124
|
143
|
165
|
194
|
213
|
229
|
243
|
297
|
338
|
|
L1
|
62
|
62
|
62
|
75
|
80
|
100
|
115
|
130
|
160
|
200
|
240
|
334
|
|
H
|
60
|
60
|
65
|
95
|
105
|
120
|
140
|
155
|
165
|
205
|
240
|
270
|
|
H1
|
277
|
285
|
305
|
364
|
379
|
389
|
402
|
426
|
453
|
473
|
540
|
590
|
|
A
|
140
|
140
|
140
|
164
|
164
|
190
|
210
|
247
|
276
|
348
|
378
|
524
|
|
PN1.6MPa法蘭尺寸
|
|
D
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
|
D1
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
|
D2
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
319
|
370
|
|
n-φd
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
|
PN2.5MPa法蘭尺寸
|
|
D
|
115
|
140
|
150
|
165
|
185
|
200
|
235
|
270
|
300
|
360
|
425
|
485
|
|
D1
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
|
D2
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
274
|
330
|
389
|
|
n-φd
|
4-14
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-22
|
8-26
|
8-26
|
12-26
|
12-30
|
16-30
|
十、氣動V型調節球閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
