一、氣動通風蝶閥 產品概述
本公司的氣動通風蝶閥主要應用于通風除塵系統，對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用。氣動通風蝶閥采用不易磨損材料焊接而成，具有耐磨性好、工作穩定、操作方便、動作快、泄漏率小、使用壽命較長、安裝維修方便，適用于低壓差、大口徑、大流量場合，它與多種執行機構組合配套使用，組合成不同性能的閥門。氣動通風蝶閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源便可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。或者配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動通風調節蝶閥主要適用于工業、冶金、環保等管道作通風調節介質流量之用。
|
|
|

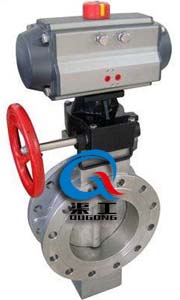

氣動通風調節蝶閥 (模擬量控制)
|

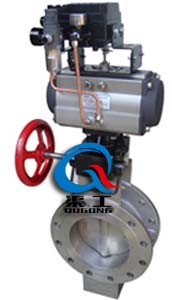

氣動通風蝶閥 (開關量控制)
|
二、氣動通風蝶閥 產品特點
（1）設計新穎、合理、結構緊，重量輕，啟閉快。
（2）操力矩小，操作方便，省力靈巧。
（3）采用適應的材料以適合低、中、高多種介質溫度其及腐蝕性介質等。
三、氣動通風蝶閥 主要設計標準
|
設計標準
|
GB/T2238-1989
|
|
法蘭連接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
結構長度
|
GB/T12221-1989
|
|
壓力試驗
|
GB/T13927-2000；JB/T9092-1999
|
四、氣動通風蝶閥 執行器技術參數
|
執行器型號
|
GT、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構、雙作用執行機構
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。
五、氣動通風蝶閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
蝶板
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
密封圈
|
與閥體相同
|
|
閥桿
|
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
|
|
填料
|
氟塑料、柔性石墨
|
六、氣動通風蝶閥 主要性能規范
|
公稱通徑
|
DN（mm）
|
50～2000
|
|
公稱壓力
|
PN（MPa）
|
0.05
|
0.25
|
0.6
|
|
試驗壓力
|
強度試驗
|
0.075
|
0.375
|
0.9
|
|
密封試驗
|
≤1.5%泄漏量
|
|
適用介質
|
煤氣、含塵氣體、煙道氣等。
|
|
適用溫度
|
-40～+800℃
|
七、氣動通風蝶閥 安裝連接尺寸
|
|
|
氣動通風調節蝶閥 (配定位器)
|
氣動通風蝶閥 (標準型)
|
八、氣動通風蝶閥 安裝連接尺寸
|
公稱通徑
|
結構長度
|
外形尺寸(參考值）
|
連接尺寸標準值）
|
重量（kg）
|
|
0.05MPa和0.25MPa
|
0.6MPa
|
|
毫米
|
英寸
|
L
|
H
|
H1
|
A
|
D
|
D1
|
n-d
|
D
|
D1
|
n-d
|
|
50
|
2
|
108
|
70
|
337
|
180
|
140
|
110
|
4-14
|
140
|
110
|
4-14
|
16
|
|
65
|
2-1/2
|
112
|
80
|
357
|
180
|
160
|
130
|
4-14
|
160
|
130
|
4-14
|
17
|
|
80
|
3
|
114
|
95
|
385
|
180
|
190
|
150
|
4-18
|
190
|
150
|
4-18
|
19
|
|
100
|
4
|
127
|
105
|
405
|
180
|
210
|
170
|
4-18
|
210
|
170
|
4-18
|
22
|
|
125
|
5
|
140
|
120
|
483
|
245
|
240
|
200
|
8-18
|
240
|
200
|
8-18
|
27
|
|
150
|
6
|
140
|
132
|
508
|
245
|
265
|
225
|
8-18
|
265
|
225
|
8-18
|
31
|
|
200
|
8
|
152
|
160
|
566
|
245
|
320
|
280
|
8-18
|
320
|
280
|
8-18
|
47
|
|
250
|
10
|
165
|
187
|
623
|
245
|
375
|
335
|
12-18
|
375
|
335
|
12-18
|
68
|
|
300
|
12
|
178
|
220
|
750
|
355
|
440
|
395
|
12-22
|
440
|
395
|
12-22
|
79
|
|
350
|
14
|
190
|
245
|
803
|
355
|
490
|
445
|
12-22
|
490
|
445
|
12-22
|
130
|
|
400
|
16
|
216
|
270
|
852
|
355
|
540
|
495
|
16-22
|
540
|
495
|
16-22
|
141
|
|
450
|
18
|
222
|
297
|
907
|
355
|
595
|
550
|
16-22
|
595
|
550
|
16-22
|
190
|
|
500
|
20
|
229
|
322
|
960
|
355
|
645
|
600
|
20-22
|
645
|
600
|
20-22
|
225
|
|
600
|
24
|
267
|
377
|
1080
|
550
|
755
|
705
|
20-26
|
755
|
705
|
20-26
|
245
|
|
700
|
28
|
292
|
430
|
1185
|
550
|
860
|
810
|
24-26
|
860
|
810
|
24-26
|
320
|
|
800
|
32
|
318
|
487
|
1300
|
550
|
975
|
920
|
24-30
|
975
|
920
|
24-30
|
405
|
|
900
|
36
|
330
|
537
|
1400
|
550
|
1075
|
1020
|
24-30
|
1075
|
1020
|
24-30
|
500
|
|
1000
|
40
|
410
|
587
|
1500
|
550
|
1175
|
1120
|
28-30
|
1175
|
1120
|
28-30
|
700
|
|
1200
|
48
|
470
|
702
|
1825
|
600
|
1375
|
1320
|
32-30
|
1405
|
1340
|
32-33
|
750
|
九、氣動通風蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供氣動通風蝶閥的技術參數，方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們！
