一、氣動刀型閘閥 產品概述
本公司的PZ673H氣動刀型閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。 PZ673H（X、F）系列氣動刀型閘閥品種全。主體采用鑄鐵、鑄鋼、不銹鋼等。通徑從DN50～DN1000。氣動刀閘閥產品主要用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。適合于造紙行業在管道上作調節和節流使用。
|
|
|

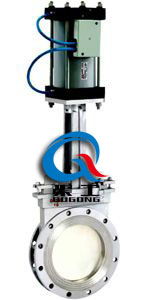

氣動刀型閘閥
|
氣動刀型閘閥 (支耳式)
|
二、氣動刀型閘閥 主要結構及產品特點
氣動刀型閘閥主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。
氣動刀閘閥結構特點：
（1）采用對夾式結構，體積小，重量輕。
（2）全敞開的通道，可以阻止介質在閥內沉積。
（3）新研制的U型封圈，可以使閥門的密封性良好。
（4）閘板的外密封，則是通過嵌在閥內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。
（5）流阻小。
（6）安裝維修方便。
三、氣動刀型閘閥 執行標準
|
設計標準
|
JB/T869l-1998 MSS SP-81
|
|
法蘭標準
|
GB/T9113．1-2000
|
|
結構長度
|
GB/T1-5188．2-94
|
|
試驗和壓力
|
GB/T13927-2000
|
四、氣動刀型閘閥 執行器技術參數
|
零件名稱
|
材質名稱
|
材質牌號
|
|
圓螺母
|
碳素鋼
|
25
|
|
手輪
|
灰口鑄鋼
|
HT200
|
|
軸承壓蓋
|
碳素鋼
|
35
|
|
閥桿螺母
|
鋁青銅
|
ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
|
|
鋁黃銅
|
ZCuZn25A16Fe3Mn3
|
|
軸承
|
—
|
51110
|
|
閥桿
|
不銹鋼
|
304、316、2Cr13
|
|
支架
|
碳素鋼、不銹鋼
|
WCB、CF8等
|
|
閘板
|
不銹鋼
|
304、316、304L、316L、2Cr13
|
|
螺栓螺母
|
碳素鋼
|
35
|
|
填料壓蓋
|
碳素鋼
|
WCB
|
|
填料
|
柔性石墨盤根石棉根加強四氟纖維盤根
|
—
|
|
閥體
|
碳素鋼、不銹鋼
|
WCB、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、密封座堆焊合金或不銹鋼
|
五、氣動刀型閘閥 主要性能規范
|
公稱壓力PN(MPa)
|
殼體試驗(MPa)
|
密封試驗(MPa)
|
適用介質
|
|
1.0
|
1.5
|
1.1
|
煙氣、灰、渣水混合物、空氣混合物
|
|
1.6
|
2.4
|
1.8
|
六、氣動刀型閘閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
