一、手動襯四氟蝶閥 產品概述
本公司的手動襯氟蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。手動襯氟蝶閥在管路中除了起節斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，手動襯氟蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減低重量達30～50%，蝶板旋轉90°便可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。
氟塑料襯里蝶閥系列：
1、其基本類型有兩種,即D71F4和D71F46(中線)全襯里型對夾式蝶閥,采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,，其中D71F46閥桿與蝶板（鍛）為一體，表面均勻包覆一層FEP。手動襯氟蝶閥閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫的SI橡膠的彈性襯墊閥座，使介質的泄漏小。
2、由上述型號擴展而成的D41F4和D41F46型法蘭連接蝶閥閥體全襯里，蝶板為不銹鋼的半襯里型蝶閥。
|
|
|---|---|

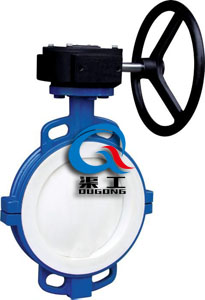

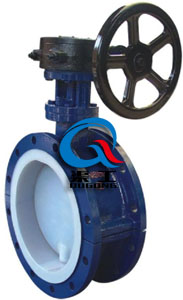

| 手動襯氟蝶閥 (蝸輪傳動) | 手動襯氟蝶閥 (手柄傳動) |
二、手動襯四氟蝶閥 產品特點
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2、四級加載彈性密封，制止了閥門內、外的泄漏；
a、軸頭、蝶板園周連接處的過渡線與閥座的合理過盈；
b、軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c、軸的徑向采用O型圈與金屬墊的組合；
d、閥座鑲在有彈性條的閥體的槽內；
3、采用可調彈性彈子定位。定位準確，結構簡單。
三、手動襯四氟蝶閥 技術規范
| 設計標準 | GB12238 |
|---|---|
| 結構長度 | GB12221 |
| 法蘭標準 | JB/T79-94 |
| GB9113.1-26 | |
| 檢驗試驗 | GB/T13927 |
| 驅動方式 | 蝸輪、手動、電動、氣動 |
四、手動襯四氟蝶閥 主要零件材料
| 零件名稱 | 材料 |
|---|---|
| 上下閥體 | 鑄鐵、鑄鋼、不銹鋼、襯F46、F4 |
| 閥座 | 鑄鋼 |
| 帶桿蝶板 | 鑄鋼、不銹鋼、襯F46、F4 |
| 填料 | F4 |
| 襯墊 | 硅橡膠 |
| 蝸輪手柄 | 球墨鑄鐵 |
五、手動襯四氟蝶閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們為您審核把關。
