一、900X緊急關閉閥 產品概述
900X緊急關閉閥用于生活供水和消防供水并聯供水系統中，正常情況供生活用水，當火災發生時消防用水時，900X緊急關閉閥自動關閉生活用水，可以有夠量的消防用水。當消防停止用水時壓力減少，900X緊急關閉閥自動恢復生活用水，該閥使系統不需要另設消防單獨供水管網，大大地節省了工程建設成本和日常的用水量。該閥控制靈敏、調試簡單、使用時間長。
|
|
|
900X緊急關閉閥
|
900X緊急關閉閥 (結構圖)
|
二、900X緊急關閉閥 工作原理
當主閥入口壓力低于導閥設定的壓力時，導閥此時處于開通狀態，主閥上蓋腔內壓力與主閥出口壓力相等，入口與出口存在壓差，水流經閥口由出口流出。當消防泵其動，或變頻泵壓力升高，超過導閥設定壓力時，由主閥入口通向導閥控制管壓力升高，作用在彈簧上的壓力增大，向下壓緊，帶動閥芯下移，使導閥關閉，此時主閥入口壓力通過節流閥不斷補充到主閥閥蓋上腔，因閥瓣受到的向下的壓力大于向上的推力，主閥關閉。入口壓力小于設定壓力該閥一直處于開啟狀態，入口壓力大于設定壓力，該閥處于關閉狀態。
三、900X緊急關閉閥 主要技術參數
|
公稱壓力(Mpa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用介質
|
介質溫度(℃)
|
|
1.0
|
1.5
|
1.1
|
水
|
0～80(隔膜式)
0～200(活塞式)
|
|
1.6
|
1.76
|
2.4
|
|
2.5
|
2.75
|
3.75
|
四、900X緊急關閉閥 主要零件材料
|
零件名稱
|
零件材料
|
|
閥體 閥蓋
|
WCB
|
|
閥座 閥盤
|
銅合金
|
|
密封圈 O型圈
|
丁腈橡膠
|
|
閥桿
|
2Cr13
|
|
彈簧
|
50CrVA
|
|
針型閥
|
銅合金
|
|
球閥
|
銅合金
|
|
浮球閥
|
銅合金
|
|
微型過濾器
|
不銹鋼
|
五、900X緊急關閉閥 外形尺寸
|
DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
|
L
|
150
|
160
|
180
|
200
|
203
|
216
|
241
|
292
|
330
|
356
|
495
|
622
|
698
|
787
|
914
|
978
|
|
H1
|
247
|
247
|
247
|
278
|
278
|
298
|
313
|
350
|
365
|
420
|
450
|
470
|
490
|
526
|
570
|
570
|
|
H
|
342
|
342
|
342
|
395
|
395
|
405
|
430
|
510
|
560
|
585
|
675
|
730
|
760
|
840
|
910
|
910
|

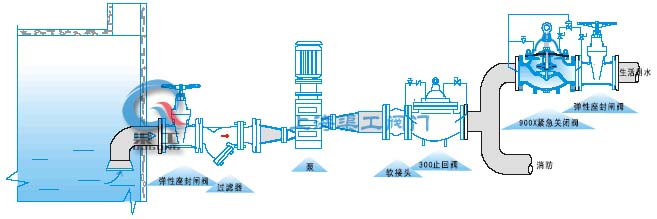

六、900X緊急關閉閥 安裝示意圖
七、900X緊急關閉閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
