ZQDF液用電磁閥
一、ZQDF蒸汽電磁閥 產品概述
ZQDF蒸汽電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制從而對次同中的溫度、流量、壓力等參數進行自動調節或遠程控制。ZQDF蒸汽電磁閥產品可應用于紡織、印刷、化工、塑料、橡膠、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中，主要用于空氣、蒸汽、煤氣等氣體介質的控制；ZQDF蒸汽電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。
|
|
|---|---|

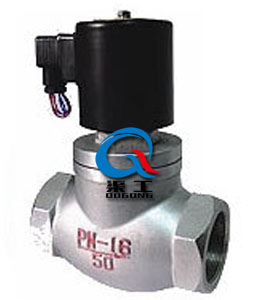

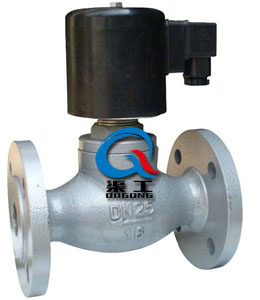

| ZQDF蒸汽電磁閥(法蘭) | ZQDF蒸汽電磁閥(內螺紋) |
二、ZQDF蒸汽電磁閥 結構特點
1、 集直動式開閥和先導式兩位一體的分步直動式結構。
2、 沒有壓力亦能打開主閥，低壓差流量大，適用面廣。
3、 采用聚四氟乙烯密封，耐溫性能好。
4、 型式：常閉式。
三、ZQDF蒸汽電磁閥 結構原理
ZQDF蒸汽電磁閥為分步動作直接先導式電磁閥，可根據斷電時所處開、關狀態的不同，可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥，線圈通電后，銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一個值時，銜鐵帶動主閥閥杯，并利用壓差而使主閥閥杯開啟，介質流通。線圈斷電后，電磁力消失，銜鐵因自重下落復位。同時依靠介質壓力，主副閥得以緊密關閉。常開電磁閥，線圈通電后由于吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一個值時，主閥閥杯的上下壓差一樣，由于電磁力作用，動鐵芯失去主閥閥杯下，壓緊主閥閥座，閥門關閉。
四、ZQDF蒸汽電磁閥 主要技術參數
| 型號 | ZQDF-1 | ZQDF-2 | ZQDF-3 | ZQDF-1Y | ZQDF-2Y | ZQDF-3Y |
|---|---|---|---|---|---|---|
|
公稱壓力MPa
|
1.6
|
|||||
|
工作壓差MPa
|
DN15～50
|
0～1.6
|
||||
|
DN65～100
|
0.05～1.6
|
|||||
|
介質種類
|
煤氣、空氣等
|
飽和蒸汽
|
過熱蒸汽或高溫氣體
|
水油液體
|
熱水、油
|
油
|
|
介質溫度℃
|
≤60
|
≤180
|
≤220
|
≤60
|
≤180
|
≤220
|
|
電源電壓
|
AC220V其余規格可作訂貨
|
|||||
|
使用壽命
|
按JB/T7352-94規定
|
|||||
|
泄漏量m1/min
|
按JB/T7352-94·F規定
|
|||||
|
功耗
|
AC≤70VA DC≤60W
|
|||||
|
防爆標志
|
dIIBT4
|
|||||
|
出線口接頭
|
內螺紋M20×1.5
|
|||||
|
環境溫度
|
-40～+60℃
|
|||||
五、ZQDF蒸汽電磁閥 外形圖
|
|
|---|---|
| ZQDF蒸汽電磁閥結構圖(法蘭) | ZQDF蒸汽電磁閥結構圖(內螺紋) |
六、ZQDF蒸汽電磁閥 主要外形尺寸
|
公稱通徑 DN |
外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭連接 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | L | G | H | L | D | D1 | D2 | b | f | N-d | |
| 15 | 148 | 92 | 1/2 | 176 | 130 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 |
| 20 | 148 | 92 | 3/4 | 181 | 150 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 |
| 25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
| 32 | 182 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
| 40 | 182 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
| 50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
| 65 | 265 | 290 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | |||
| 80 | 276 | 310 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | |||
| 100 | 373 | 350 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | |||
