一、ZCS水用電磁閥 產品概述
ZCS水用電磁閥適用于以水或液體為工作介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔度大大減低。
ZCS電磁閥是清水自動控制系統中常見的管路開關元件，主要應用于印染、清水、電廠、石油、化工、冶金、紡織、食品、造船、城市及其他各行業部門的清水輸送管路中，完成清水輸送管路系統中介質的自動控制，是實現清水輸送管路自動化控制理想選擇。
|
|
|---|---|

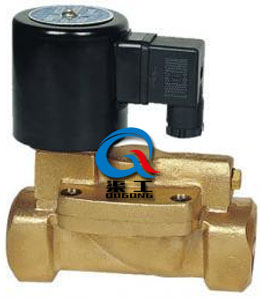

| ZCS水用電磁閥(法蘭連接) | ZCS水用電磁閥(螺紋連接) |
二、ZCS水用電磁閥 結構原理
ZCS水用電磁閥為二次開閥的先導式電磁閥，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。 常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閉。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被托起，主閥口開啟，閥便呈通路了。當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉狀態。
三、ZCS水用電磁閥 主要技術參數
| 工作介質 |
水、粘度≤4°E的油及其它非腐蝕性流體 |
||||||||
|
介質溫度℃ |
≤60 |
||||||||
| 公稱壓力（MPa） |
1.0 |
||||||||
| 工作壓差（MPa） |
0.05~1.0 |
0.1~1.0 |
0.15~1.0 |
||||||
| 公稱通徑（MPa） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 功耗 |
17VA |
30VA |
|||||||
| 電源電壓 |
AC220V其余規格可訂貨 |
||||||||
| 額定流量系數（KV） |
按JB/T7352-94規定 |
||||||||
| 泄漏量（ml/min） |
按JB/T7352-94·F規定 |
||||||||
四、ZCS水用電磁閥 安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向相同，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔開電磁閥，并使系統正常運行，可以安裝旁路裝置。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑。
5、安裝電磁閥前，管道需要清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
7、普通型不能在危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
五、ZCS水用電磁閥 日常保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物。注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將里面零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得大于額定壓力，工作壓差需要在額壓差范圍內，當工作壓力大于額定壓力或工作壓差大于額定奪差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥泄漏。
